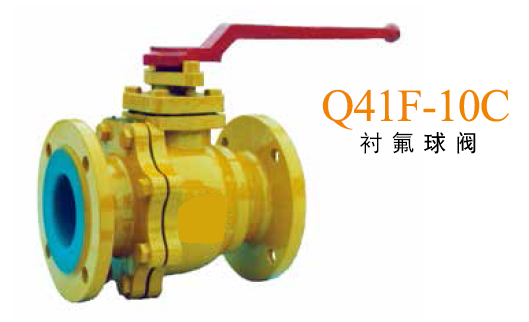

卧龙泵阀Q41F-10C 衬 氟球阀资料介绍

设计特点

Q41F-10C系列氟塑料球阀，采用碳钢精铸，内衬氟塑料，球阀及过流部件包氟塑料，具有外型美观、强度高、经久耐用的特点。

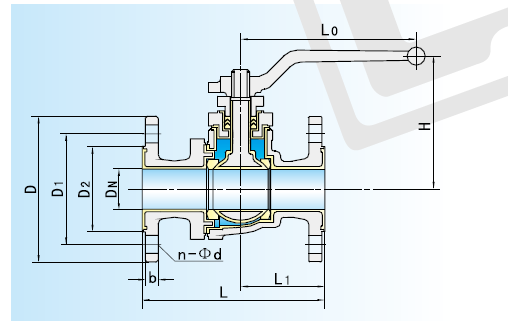

结构及安装尺寸

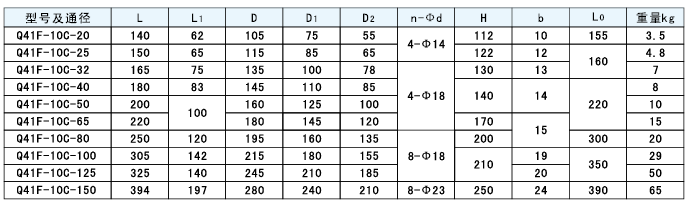

安装尺寸表

用途

本产品是为各种强腐蚀性介质的启闭控制而设计的。广泛使用于石油、化工、染化、农药、制酸制碱等行业，是目前防腐设备最理想的选择。

性能参数

公称通径  ( DN)20-150mm

公称压力  (PN)1~1.6MPa

适用温度  -20C~120C

型号意义

Q41F-10C-80

Q：球阀类型代号

4：连接型式为法兰

1：结构型式为浮动直通式

F：衬里材料为氟塑料

10：公称压力为1.0MPa

C：阅体材料为碳钢

80：公称通径为80mm
