卧龙泵阀智能型泵类专用保护器使用说明书

产品概述

本产品是一款智能型泵类专用保护器，是传统热继电器和泵保护器的升级换代产品。该产品采用数字处理技术，高亮度 LED 显示，通过内置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、缺液、缺相等故障。当电动机发生故障时，内部继电器触点断开，切断电动机电源。

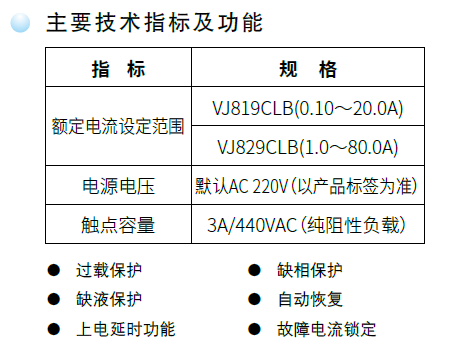

基本工作原理

电流检测

保护器通过内置的电流互感器来检测三相负载电流，所以被保护电动机的三根相线必须分别穿过电流互感器的三个小孔。负载电流过小时，不进行缺液、缺相检测，防止在电动机断电状态产生误动作。

过载保护

过载电流( 参数 F11 ),并且持续时间达到设定的动作时间时( 参数 F13 )，继电器断开，切断电动机电源。

缺液保护

当负载电流低于下限电流设定点( 参数 F14 ],并且持续时间达到设定的动作时间时( 参数 F15 ),继电器断开,切断电动机电源。

自动恢复

可以用参数 F51、F52 自由设定自动恢复的行为例如 F51=3,F52=15,其效果是 发生故障停机后,过 15 分钟自动恢复(F52=15 )，这样可以重试 3次(F51=3)，如果故障重复发生 3 次以上，则锁定在停机状态，需要人工恢复。此功能默认关闭,使用时需确保安全。

上电延时功能

如果通过设定参数 F61 启用了上电延时功能，则保护器通电后，继电器不是立即吸合，而是延时一段时间后再吸合，延时时间由参数 F61 设定，这时显示器上显示倒计时。相当于一个延时启动的时间继电器功能。F61=0 表示关闭该功能。

接线与安装

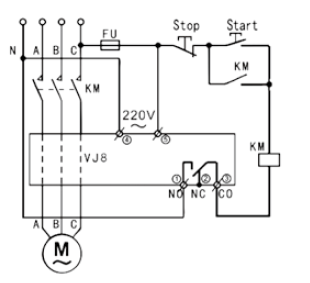

NO 为内部继电器常开点，NC 为常闭点，CO 为公共点。保护器在断电状态下，内部继电器是在释放状态，1、3 断，2、3 通。通 电后,继电器立即吸合( 如果启用了时间继电器功能，则延时吸合，见参数 F61 ),1、3 通,2、3 断，控制接通电动机电源。当检测到电动机出现故障时，继电器释放,断开电动机电源。
